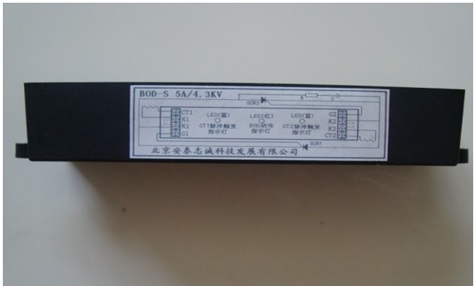

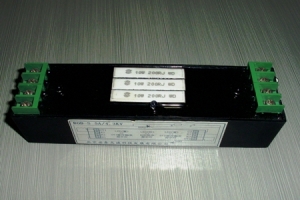

 晶闸管正向过压保护及触发单元



         本产品适用于高压软启动和无功补偿的专用晶闸管高压阀体的驱动与保护, 配合适的触发用CT就完全可以满足 2 英寸至 5 英寸晶闸管元件的串联应用的正常触发和过电压应急保护触发等功能。

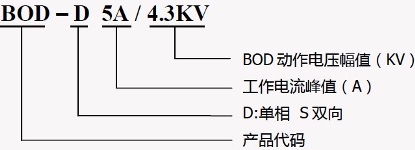

  一、规格命名





  二、基本参数





参数名称

符号

参数值

动作电压等级

V

3000V3300V3600V4000V4300V4600V5000V

动作电压的幅值误差

V

±100

额定工作电流峰值

A

5

应急保护触发脉冲上升时间

μs

0.5

,触发脉冲电宽度

μs

≥23    (由被保护晶闸管的触发延迟开通时间而确定)

允许工作时间(工频 50Hz条件下)

min

10

外观尺寸

mm

178mm×47mm×37mm(××)

配置的触发CT

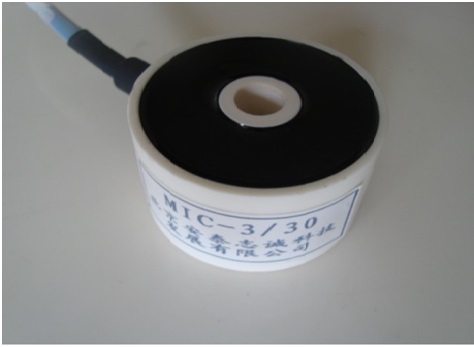

穿心式,MIC-3/30  (外径 50mm,内径 10mm)

运输和存贮温度

-3040
