固态接触器系列
固态接触器(Solid State Contactor)是近年来新发展起来的按照交流接触器使用模式组装起来的固态继电器应用组件,在功率固态继电器的基础上,配装好散热器、防护罩、安装卡子等,组成一只功能完整的控制总成,可以方便的代替交流接触器产品。
SGDC系列单相固态接触器和SGTC系列三相固态接触器产品是根据国际通行结合用户的要求设计和生产的,具有如下特点:
Ø 单刀单掷一常开式,适用于单相负载。
Ø 三刀单掷一常开式,适用于三相负载。
Ø 额定工作电流:10-1000A
Ø 额定工作电压:280V;480V;530V;660V
Ø 开关型式分为过零导通型和随机导通型
Ø 绝缘耐压≥2500V
Ø 国际标准安装卡子,安装快捷、牢固
Ø 双SCR反并联功率输出
Ø 控制电压:直流4-16或3-32V。交流90-250V
Ø LED输入显示
选型注意事项:

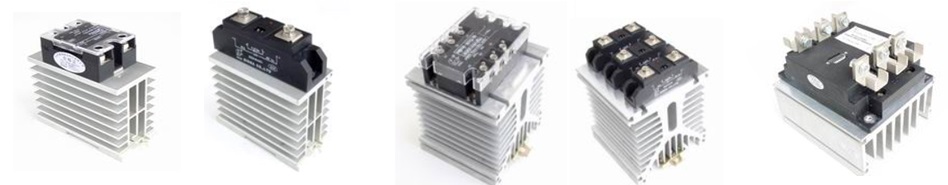

由于固态接触器是由固态继电器、散热器、防护罩、安装卡子等组装而成,为方便顾客而推出的。故全系列固态继电器产品都可以组装成固态接触器。除图中给出的一些常用结构外,我们还可客户要求进行设计制造各种类型固态接触器。
固态继电器工作时,内部芯片存在一定的功率损耗,这个损耗以发热形式消耗掉。故散热器的好坏直接影响到固态继电器工作的可靠性,优良的热学设计可避免由于散热不良造成的失效和损耗。常用情况下,负载电流小于5A的固态继电器,利用空气对流散热即可。电流大于10A的固态继电器应加装散热器,对于负载电流大于40A的固态继电器,根据设计体积大小,必要时要使用风冷或水冷。
我公司为便于不同用户的选择同时向客户提供各种标准散热器及导轨、安全罩、轴流风机,以供客户选用。
|
|
|
|
|
|
|
|
|
|
|
